LED屏，簡單來說就是由若干個可組合拼接的顯示模塊構成的。這些不同模塊配以合適的控制系統就是完整的顯示器了。許多規格的顯示板可以配合著不同的的控制技術和控制器，這樣就組成了許多種不同的LED顯示屏，用以滿足不同的環境需求。

LED顯示屏的主要構成

1、外部框架。這是一個基礎的結構框架，用來固定內部框架，搭載單元板、電路板及開關等電源等的硬件零件。

2、顯示模塊。即LED屏的主體部分。一般是由驅動電路和LED燈構成。在表現形式上，如果是用于室內的LED屏，是單元顯示板；而用于室外的LED屏一般是一個模組箱體的形態。

3、掃描控制板。這也是一個電路板，主要的功能是用于數據緩沖，作業時可以產生各種掃描信號及占空比灰度控制信號，用于各模塊間的信號和數據的傳輸等。

4、主控制器。作業時可產生各種控制信號，將數字視頻信號進行緩沖或是重組等，使LED屏正常工作。

5、傳輸電纜。可將主控儀產生的數據及各種其他信號傳輸至屏幕上的一個那但。

6、顯示卡及多媒體卡。除有顯卡的其本功能外，LED屏的顯示卡還可同時輸出數字信號、消隱信號等，并將這些信號傳輸到主控儀。除此之外，多媒體卡還可將一些輸入的信號變為數字信號，用于視頻采集。

二、顯示屏主要工作原理

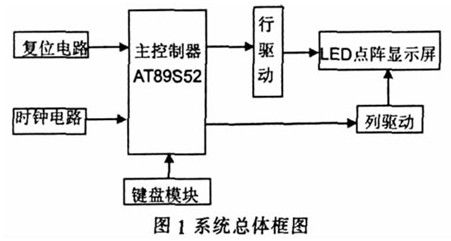

顯示屏一般是由掃描板、主控器、顯示控制單元及顯示屏體組成。屏幕作業時，主控制器會從計算機顯卡上獲取像素及各種亮度數據，將其分配給各顯示模塊掃描板，此時掃描板負責將這些數據進行串連和傳輸，并傳遞到顯示控制單元上。對于主控制器而言，其主要工作就是把顯卡的信號轉換成LED顯示屏所需要的信號格式和數據等。帶有灰度級控制功能的移位寄存器，一般是用于圖像顯示屏和控制單運的顯示。

掃描板的作用可以說是承上啟下的，它一方面是要接受主控制器的視頻信號，另一方面是需要把原來屬于本級的數據傳輸出去，給自己的各個顯示模塊控制單元，同時它還需要把一些本不屬于本級的數據向下一個級的掃描板進行傳輸。也就是說，其實無論視頻信號，還是LED的顯示數據等，其在時間、空間及順序等各方面的差別，都需要通過掃描板來進行協調。
